تفاصيل المنتج:
شروط الدفع والشحن:
|
طول الشفرة (مم): | 2500 ملم | عمق الحلق (مم): | 1000 مم |
---|---|---|---|
الطاقة (كيلوواط): | 37 كيلو واط | ضمان: | سنة واحدة |
تطبيق: | صناعة قص الصفائح المعدنية | اللون: | قابل للتخصيص |
تسليط الضوء: | QC12K 6 * 4000 مم آلة قطع المقصلة CNC,آلة قطع المقصلة CNC 37KW,آلة قص المقصلة CNC |

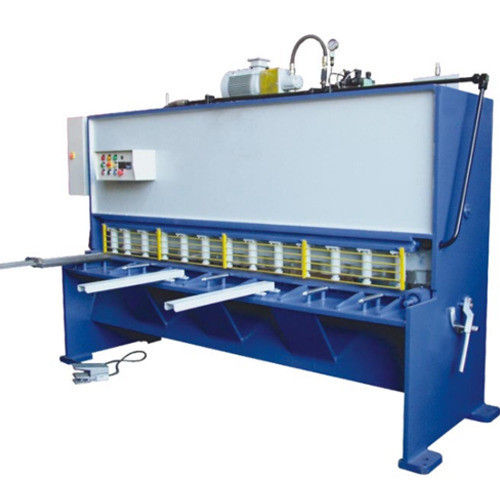

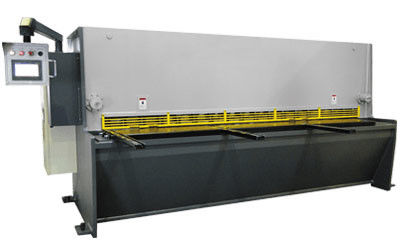

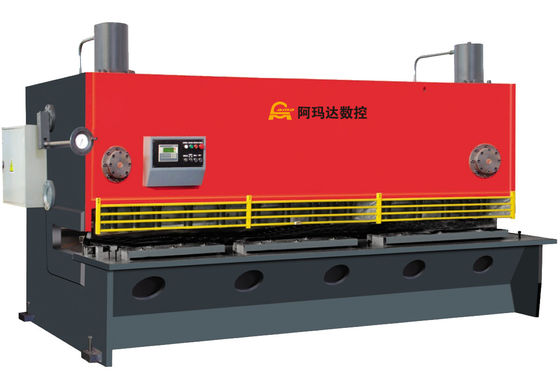

QC12K-6 * 4000 مم آلة قطع المقصلة باستخدام الحاسب الآلي / آلة القص
آلة القص الهيدروليكية
1.كل هيكل:
■ تصميم أوروبي تمامًا ، مظهر انسيابي ، أحادي الكتلة ، إطار فولاذي ملحوم صلب لعزم الانحراف وشد عالي بمادة ST44 A1.
■ يتم تشكيل الإطار الملحوم من قطعة واحدة في وقت واحد على مركز تصنيع عمود متحرك ، وهذا يحافظ على دقة القطع القصوى.
■ دقة عالية وكفاءة عالية وتشغيل بسيط ومريح وأداء جيد وسعر مناسب وأفضل خدمة.
■ الجهاز حاصل على شهادة CE من الاتحاد الأوروبي وشهادة نظام الجودة ISO
2-النظام الهيدروليكي:
■ اعتماد نظام تحكم هيدروليكي متكامل ، أكثر موثوقية وسهولة للصيانة.
■ جميع الأنابيب والشفة والوصلات مع تصميم وضبط مقاوم للاهتزازات والتسرب.
■ جميع الأختام الموجودة في الأسطوانة هي PARKER من الولايات المتحدة الأمريكية ، العلامة التجارية الأكثر شهرة ، الجودة العالية والأداء العالي
■ تم تصنيع النظام الهيدروليكي وفقًا للوائح الحالية (التوجيه 98/37 EC).
■ تم تجهيز نظام الحماية من الحمل الزائد بالنظام الهيدروليكي ، مما يضمن عدم وجود تسرب ، ويمكن قراءة مستوى الزيت أو رؤيته مباشرةً.
3- النظام الكهربائي:
■ خزانة كهربائية وفقًا لمعيار IP65 ، كهربائية وفقًا لمعيار CE الدولي ، قدرة آمنة وموثوقة وقوية ضد التداخل.
■ سياج الحماية وقفل الأمان لضمان سلامة العملية.لديك مفتاح دواسة متحرك بيد واحدة ، سهل التشغيل.
■ أغطية جانبية أمامية بمفاتيح أمان ، واقيات أمان للضوء الخلفي (فئة 4) ، ودواسة قدم متوافقة مع لائحة CE.
4-ضبط الشفرة ودقة القطع:
■ تتميز الشفرات أحادية الكتلة المستطيلة بعمر طويل مع 4 حواف قطع وشفرات عالية الجودة عالية الكربون عالية الكروم وجودة D2.
■ يمكن تعديل طول القطع من لوحة التحكم بحيث لا تحتاج الشفرة إلى إكمال الدورة بأكملها.
■ يستخدم النظام مركب هيدروليكي من نوع المثانة كطاقة مساعدة ، يمتص صدمة الضغط ، والآلة تعمل بسلاسة ، وانخفاض مستوى الضجيج.
■ تعديل فجوة الشفرة للحصول على قطع جيد ومربع وخالي من النتوءات ولإطالة عمر الشفرة ، يجب ضبط فجوة الشفرة لتناسب سمك الشفرة.
5- النظام الكهربائي وقفل الأمان الداخلي:
■ سياج الحماية وقفل الأمان لضمان سلامة العملية.لديك مفتاح دواسة متحرك بيد واحدة ، سهل التشغيل.
■ توقف الطوارئ على الماكينة ومفتاح القدم للسلامة والسور مثل واقي الجسم قياسي أو ستارة خفيفة اختيارية.
لا. | بند | القيمة | وحدة | |
1 | سماكة القص | 6 | مم | |
2 | عرض القص | 4000 | مم | |
3 | شد اللوحة | σb≤450 | N / مم2 | |
4 | حدود | 7-16 | مرات / دقيقة | |
5 | زاوية القص | 1.5 درجة | ||
6 | عمق الحلق | 150 | مم | |
7 | طول النصل | 4100 | مم | |
8 | المسافة من الجدول إلى الأرض | 800 | مم | |
9 | نطاق المقياس الخلفي | 20 600 | مم | |
10 | محرك تشويه | نموذج | Y160M-4B5 | |
قوة | 7.5 | كيلوواط | ||
تناوب السرعة | 1440 | دورة في الدقيقة | ||
11
| مضخة الغطاس المحوري | نموذج | 25MCY1-1B | |
معدل المد و الجزر | 25 | لتر / دقيقة | ||
الضغط | 31.5 | مبا | ||
12 | البعد الشامل | الطول | 4800 | مم |
عرض | 1700 | مم | ||
ارتفاع | 1700 | مم | ||
13 | وزن | 6.3 | طن |
